Misy lamina ireo tsy fahombiazana ireo, ary ny ankamaroany dia azo fantarina ao anatin'ny 30 minitra na latsaka. Ity torolàlana ity dia narafitra manodidina ny fomba fiasan'ny famahana olana: manomboka amin'ny zavatra hitanao eo amin'ny efijery, avy eo miverina mankany amin'ny antony. Na ianao mitazonaefijery LCD ara-barotraamin'ny antsinjarany, mampandeha tontonana any amin'ny kioska ho an'ny daholobe, na debug ny fitaovana mipetaka mandritra ny fivoarana, mitovy ny fizotran'ny diagnostika.
Fanondroana soritr'aretina haingana
Ampiasao ity tabilao ity ho sivanao voalohany. Ny antony maro dia mety miteraka soritr'aretina mitovy, koa raiso ho toy ny lalana fanombohana izany fa tsy valiny farany.
| Symptom | Mety ho antony | Hetsika voalohany |
|---|---|---|
| Ecran maizina tanteraka, tsy misy jiro | Ny tsy fahampian'ny herinaratra na ny fuse tsotsotra | Fandrefesana ny voltase fidirana amin'ny pin module |
| Ecran mandeha fa manjavozavo be | Fahasimban'ny backlight na LED array tsy mahomby | Andramo tsy miankina ny circuit backlight |
| Sary manjavozavo tsy hita afa-tsy amin'ny jiro | Ny tontonana - tsy fahombiazan'ny backlight dia miasa | Tsidiho ny jiro LED sy ny circuit driver |
| Fampisehoana mitsilopilopy na mitselatra | Cable ribbon tsy milamina na famatsiana tsy miovaova | Avereno ny connecteur rehetra; jereo ny ripple famatsiana |
| Tsipika mitsangana na mitsivalana manerana ny efijery | Ny substrate vaky na ny fahadisoan'ny mpamily IC | Fanaraha-maso maso; swap mpamily board |
| Ireo endri-tsoratra nipoitra na tsy hita | Ny tsy fitovian'ny protocol na ny bug firmware | Hamarino ny firafitry ny fifandraisana amin'ny angon-drakitra |
| Ecran fotsy tsy misy atiny | Ny tsy fahombiazan'ny fanombohana na ny fahaverezan'ny famantarana | Jereo ny config protocol; hanamarina ny fotoana famerenana |
| Sary matoatoa na may-maharitra | Lava loatra ny sary static eo amin'ny tontonana efa antitra | tsingerin'ny hery; mandehana pixel-mamelombelona lamina andrana |
| Fidirana mikasika tsy misoratra anarana | Cable mikasika simba na firmware simba | Jereo ny tariby ribbon; re-flash touch controller |
| Famerenana kisendrasendra na fihodinana herinaratra | Voltage spike na tsy ampy amin'izao fotoana izao | Fandrefesana ny famatsiana amin'ny oscilloscope; ampio fiarovana firongatry |
Inona no tena mahatonga ny LCD Module tsy fahombiazana?
Fahasimban'ny backlight
Ny jiro lamosina no tsy fahombiazan'ny singa tokana-amin'ny maody LCD. Ny lasy LED dia manjavozavo tsikelikely mandritra ny androm-piasany - ny mpanamboatra dia mahafeno fepetra amin'ny vokatraNy fenitra fitsapana azo itokisana semiconductor JEDEC, ary ny androm-piainan'ny naoty dia miovaova be eo amin'ny tontonana -kilasy sy indostrialy-mpanjifa. Tohizo hatrany ny angon-drakitra manokana momba ny maody manokana momba ny androm-panompoana nomena azy eo ambanin'ny fepetra fiasanao, fa tsy tarehimarika indostrialy.
Mbola mandalo fisavana elektrika ny fampirantiana misy jiro lamosina simba. Ny tontonana dia miasa - fa tsy afaka mamoaka sary azo vakina amin'ny hazavana ambient mahazatra. Raha toa azo ekena ao amin'ny efitrano manjavozavo ny efijery nefa saika tsy hita maso eo ambanin'ny jiron'ny birao mamiratra na any ivelany, ny jiro lamosina no zavatra voalohany hitsapana.
⚠️ Fahadisoana mahazatra:manonitra ny jiro lamosina manjavozavo amin'ny fanosehana ny famirapiratana ho ambony indrindra. Manafaingana ny fitafy LED izany ary manafohy ny androm-pahaveloman'ny singa iray efa- efa mihasimba. Misoroka tanteraka ny olana - ny fisafidianana fitaovana misy efitrano famirapiratana mifanaraka amin'izany hatrany am-piandohana, jereo izay mampiavaka azyara-barotra-module LCDavy amin'ny salan'isa -mpanjifa.
Olan'ny mpampitohy sy tariby
Ny tariby ribbon, ny connecteur zebra, ary ny fametahana solder dia miharatsy noho ny fihovitrovitra, ny fihodinan'ny hafanana, ary ny flex miverimberina. Ny fomba tsy fahombiazana dia saika misesy foana: mitsilopilopy amin'ny orientation sasany, milatsaka ny ampahan'ny fampisehoana eo ambanin'ny vibration, na efijery mandeha amin'ny fanombohana nefa tsy mahomby amin'ny mari-pana miasa. Ny famerenana ny mpampitohy rehetra alohan'ny hanafatra kojakoja dia mamaha ampahany betsaka amin'ny fitarainana eny an-kianja amin'ny vidiny aotra.
Adin-tsaina ara-tontolo iainana
Ny hatsiaka dia mampiadana ny valin'ny kristaly ranoka; hafanana accelerates polarizer fahanterana sy adhesive delamination; Ny hamandoana dia manimba ny electrodes avy ao anatiny, mamokatra ampahany amin'ny fampisehoana tsy hita izay miharatsy tsikelikely mandritra ny herinandro. Tondroy foana ny toe-javatra -ratsy indrindra, fa tsy ny antonony. Ho an'ny fampiharana amin'ny tontolo sarotra,vahaolana fampiratiana LCD mitambatra miaraka amin'ny naoty mifanaraka amin'ny tontolo iainanamendrika hodinihina alohan'ny fametrahana, fa tsy aorian'ny tsy fahombiazan'ny saha.
⚠️ Fahadisoana mahazatra:mizaha toetra fampisehoana amin'ny toe-javatra laboratoara ary mihevitra fa hanao toy izany any ivelany, ao amin'ny trano fanatobiana mangatsiaka, na akaikin'ny loharanon'ny hamandoana - nefa tsy manamarina fa mifanaraka amin'ny tontolon'ny fametrahana ny mari-pana ny kilasy IP nomena naoty.
Olana famatsiana herinaratra sy fahadisoan'ny mpamily
Miteraka fahasimbana eo no ho eo ny IC mpamily. Ny famatsiana ripple - AC tabataba amin'ny DC rail - dia miteraka fahasimbana manjavozavo kokoa: famerenana kisendrasendra, tabataba amin'ny sary, ary fohy ny fiainana LED. Jereo ny angon-drakitra an'ny maodely momba ny voltase miolikolika ambony indrindra azo atao; tsy misy tokonam-baravarana manerantany izay mihatra amin'ny karazana tontonana rehetra.
Ny bug firmware sy ny tsy fitovian'ny protocole dia sokajy mitokana izay maka tahaka ny tsy fahombiazan'ny hardware. Ny efijery fotsy na ny fivoahana nipoitra taorian'ny swap board na ny fanavaozana rindrambaiko dia matetika fahadisoana fanitsiana fa tsy tontonana tapaka. Zava-dehibe io fanavahana io rehefafampitahana ny LCD sy ny LED bar endrika efijery- ny teknolojia samihafa dia manana fitondran-tena protocole sy sonia diso.
Enina-Dingana Diagnostika
Miaraha miasa amin'ireo. Atsaharo raha vantany vao fantatrao ny hadisoana - fandaniam-potoana tsy ilaina ary ampidiro ny fari-piainana vaovao.
Dingana 1 - Fanaraha-maso maso alohan'ny famelomana-.Mitadiava triatra, condensation ao ambadiky ny tontonana, may marika eo amin'ny PCB, ary nafindra toerana na kinked tariby tariby. Raha mahita fahasimbana ara-batana ianao dia aza mampiasa hery. Ny fifandraisana fohy dia mety hiteraka fahasimban'ny cascading izay lafo lavitra noho ny fahadisoana tany am-boalohany.
Dingana 2 - Hamarino ny voltase fampidirana.Mampiasà multimeter eo amin'ny tsipika fampidirana herinaratra ao amin'ny module. Ny voltase naoty mahazatra ho an'ny takelaka TFT dia 3.3V, 5V, na 12V - jereo ny angon-drakitrao. Ny famakiana mihoatra ny 5% ivelan'ny spec dia mitaky fanadihadiana. Ho an'ny lesoka mitongilana, ampio oscilloscope hanamarina ny ripple famatsiana mifanaraka amin'ny fepetra ankatoavin'ny datasheet.
Dingana 3 - Atokana ny jiro lamosina.Ao amin'ny efitrano manjavozavo, manjelanjelatra jiro eo amin'ny tontolon'ny tontonana amin'ny zoro. Raha afaka maka sary manjavozavo ianao dia miasa ny tontonana ary ny jiro aoriana ihany no tsy nahomby. Ity fitsapana tokana ity dia manala ny antsasaky ny hazo diagnostika ao anatin'ny 10 segondra - ary miasa tsara amin'nybara-fampisehoana LCDtoy ny amin'ny tontonana mahitsizoro mahazatra.
Dingana 4 - Ampifamadiho amin'ny fomba mahazatra ny tariby sy ny boards.Ampidiro -modely fitsapana tsara. Soloy amin'ny vondrona miasa voamarina ny tariby ribbon. Raha manaraka ny tariby ny fahadisoana dia ny tariby no olana. Raha mijanona amin'ny solaitrabe izany dia ny solaitrabe no manaraka. Soloy aloha ny kojakoja mora vidy indrindra.
Dingana 5 - Jereo ny protocole fifandraisana.Ny efijery fotsy na ny fivoahana mikorontana aorian'ny fifanakalozam-bola dia saika fahadisoana fanamafisam-peo. Hamarino ny tahan'ny baud (UART), ny maody SPI (CPOL/CPHA), na ny adiresy I2C manoloana ny angona. Ity dingana ity dia mahazo ampahany tsy mitovy amin'ny lesokamanodidina ny fampisehoana kioskizay soloina modules any an-tsaha, matetika avy amin'ny antontan-taratasy tsy feno.
Dingana 6 - Avereno indray ny fepetran'ny saha eo amin'ny dabilio.Ny fampiratiana miasa ao amin'ny laboratoara nefa tsy mahomby amin'ny fametrahana dia saika misy fotony mafana na vibration foana. Mety hisokatra tanteraka amin'ny mari-pahaizana 55 ny mpampitohy izay sisiny amin'ny 22 degre. Ampiharo hafanana voafehy mandritra ny fitsirihana dabilio - ny lesoka mipoitra eo ambonin'ny mari-pana iray dia manondro mivantana ny fanitarana mafana ho toy ny mekanika.
Amboary sa Soloy? Rafitra fanapahan-kevitra
Ny fanamboarana dia misy dikany rehefany lesoka dia eo an-toerana amin'ny singa tokana azo soloina - tariby iray, laharan-jiro lamosina, fanavaozana firmware - ny maody dia anisan'ny rafitra iray izay ahitana fotoana tsy misy fiatoana na fanavaozana lehibe ny fanoloana, ary ny vidin'ny fanamboarana dia mazava ho azy fa ambany noho ny fitaovana vaovao.
Ny fanoloana dia misy dikany kokoa rehefasoritr`aretina maro miseho miaraka. Ny jiro manjavozavo, ny fitaovan'ny connecteur, ary ny sary matoatoa izay miseho miaraka dia famantarana azo itokisana amin'ny fiafaran'ny androm-panompoana, fa tsy fahadisoana tokana azo amboarina. Misy dikany ihany koa ny fanoloana rehefa manome famaritana tsara kokoa - famirapiratana ambony kokoa, mari-pana miasa midadasika kokoa, fiarovana fidirana tsara kokoa - izay mety hampihena ny enta-mavesatry ny fikojakojana amin'ny hoavy.
Alohan'ny hanoloran-tena amin'ny lalana iray dia valio ireto fanontaniana dimy ireto:
- Ity ve no tsy fahombiazan'ny vondrona voalohany, sa tsy nahomby teo aloha?
- Voafetra amin'ny singa tokana azo soloina ve ny lesoka?
- Moa ve ny totalin'ny saran'ny fanamboarana - kojakoja, ny asa ary ny fiatoana - dia mijanona mazava tsara eo ambanin'ny vidin'ny fanoloana?
- Haharitra amin'ny alalan'ny fitakiana serivisy sisa tavela amin'ny rafitra?
- Manome famaritana mazava kokoa ho an'ity fampiharana ity ve ny fanoloana ankehitriny?
Raha misy valiny telo na maromaro mankasitraka ny fanoloana, dia izany no lalana mazava kokoa. Hijery fenovokatra isan-karazanynamiresaka amin'ny manam-pahaizana manokanamomba ny sourcing. Ho an'ny tontolon'ny varotra sy famantarana,fanamboarana LCD manokana ho an'ny famantarana antsinjaranymatetika dia manome toekarena maharitra-tsara kokoa noho ny fifanakalozam-barotra mivantana-ho an'ny-.
Fikarakarana fisorohana
- Fanaraha-maso ny tontolo iainana:Ampidiro ao anatin'ny mari-pana sy hamandoana nomena naoty ny maodely, amin'ny fampiasana -fepetra ratsy indrindra amin'ny fandrindrana. Any amin'ny tontolo avo-hamandoana dia takiana ny fefy voaisy tombo-kase miaraka amin'ny naoty IP voamarina fa tsy fitandremana.
- Fitantanana herinaratra:Mampiasà kojakoja voafehy miaraka amin'ny fiarovana ny firongatry ny fitaovana. Fadio ny mandeha jiro lamosina tsy mitsahatra amin'ny famirapiratana ambony indrindra - ny fanaraha-maso ny famirapiratana adaptive dia mampihena ny fitafy LED tsy misy fiantraikany hita maso amin'ny fampiasana azy.
- Fanaraha-maso voalahatra:Tsidiho - isam-bolana ny fipetrahan'ny mpampitohy ary tadiavo ny condensation. Manaova lamina fitiliana diagnostika isan-telo volana - ary hamarino ny voltase famatsiana eo ambanin'ny entana. Isan-taona - jereo ny ripple famatsiana ary diniho ny sosona optique raha misy delamination na polarizera efa antitra.

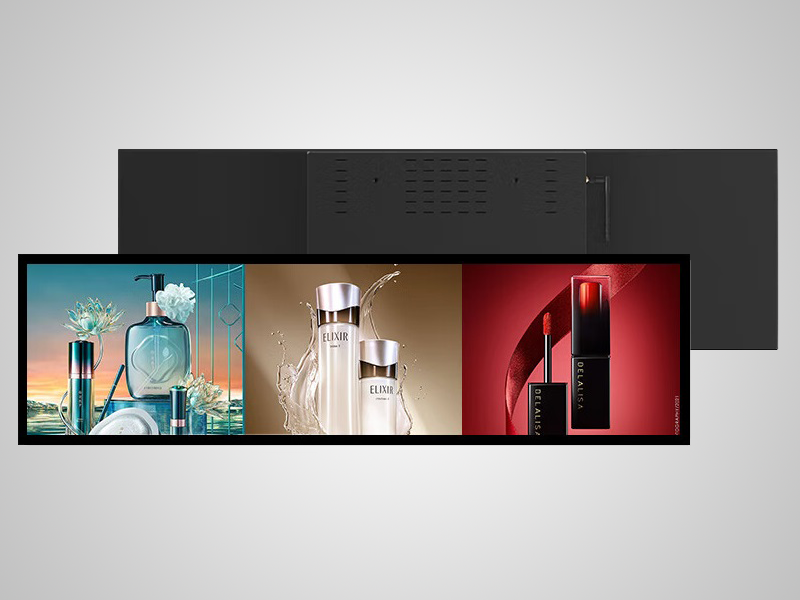

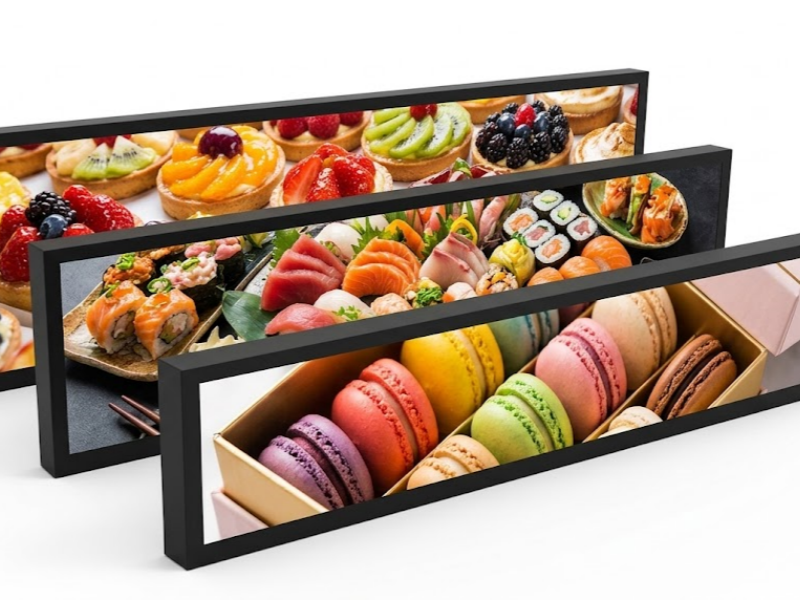

HO AN'NYterminal serivisy-tenafametrahana mandeha tsy an-kijanona amin'ny -eo amin'ny tontolon'ny fifamoivoizana, ny fisavana isan-telo volana no asa fikojakojana tokana ambony indrindra-sandany.Ecran LCD mivelatra ampiasaina amin'ny toeram-pivarotana lehibeMiatrika fiharatsian'ny hamandoana sy simika fanadiovana izay mety tsy voavaha tanteraka ny fandaharam-potoanan'ny fikojakojana mahazatra.
Fanontaniana matetika
Ny LCD-ko dia mampiseho efijery fotsy - tapaka ve ny tontonana?
Tsy voatery. Ny efijery fotsy dia matetika ny tsy fahombiazan'ny fifandraisana na ny fanombohana noho ny fahasimbana ara-batana. Hamarino ny fanefena ny protocol - baud rate, mode SPI, na adiresy I2C - amin'ny angon-drakitra an'ny maody. Tena ilaina izany aorian'ny fanavaozana firmware na fifandimbiasana board izay mety tsy nafindra tsara ny fanovana.
Ahoana no ahafantarako raha tsy nahomby ny backlight na ny tontonana LCD?
Mamirapiratra jiro eo amin'ny efijery amin'ny zoro amin'ny efitrano manjavozavo. Raha mahita sary manjavozavo ianao, dia mamokatra tsara ny tontonana ary ny jiro aoriana ihany no tsy nahomby. Tsy misy sary mihitsy eo ambanin'ny jiro dia midika fa ny lesoka dia eo amin'ny tontonana, ny biraon'ny mpamily, na ny lalan'ny famantarana eo anelanelan'izy ireo.
Afaka amboarina ve ny fampisehoana mitsilopilopy nefa tsy manolo ny maody?
Amin'ny ankamaroan'ny toe-javatra, eny. Matetika ny flickering dia vokatry ny tariby mivelatra, ny fametahana sisiny, na ny ripple famatsiana tafahoatra. Mamaha ny ankamaroan'ny fitarainana mitsilopilopy alohan'ny ilana fanoloana singa rehetra ny famerenana ny connecteurs sy ny fanamarinana ny fahamarinan-toeran'ny famatsiana eo ambanin'ny entana.
Azo antoka ve ny fampandehanana ny fampiratiana efa tratran'ny hamandoana?
Tsia. Avelao ho maina tanteraka ny maodely ao anatin'ny tontolo -tsy hamandoana alohan'ny hampiasana hery. Ny fampandehanana ny sera mando dia mety ho harafesina amin'ny elektrôda sy fikitihana fohy izay mety hanimba tanteraka ny tontonana.
Nahoana no miasa eo amin'ny dabilio ny fampirantianako nefa tsy mahomby eny an-kianja?
Ny sahan'asa misesy-ny tsy fahombiazana ihany dia saika vokatry ny fanitarana mafana amin'ny mari-pana miasa, ny fihovitrovitra-fifandonan'ny mpampitohy, na ny condensation mandritra ny fanombohana. Avereno averina ny tena tontolo iainana - maripana, vibration, hamandoana - mandritra ny fitsapana dabilio. Ho an'ny torolalana amin'ny fisafidianana fitaovana izay mitantana ny fepetra takiana tsy tapaka,ity topimaso momba ny -safidy fampisehoana LCD avo lenta itymandrakotra ny fahasamihafana voafaritra izay manan-danja indrindra.
Famaranana
Ny tsy fahombiazan'ny module LCD dia azo vakiana rehefa fantatrao izay tokony hotadiavina. Ny tontonana maizina, ny efijery mitsilopilopy, ny vokatra mikorontana - tsirairay dia sarintany amin'ny lisitr'ireo antony mety hitranga, ary ny fizotry ny diagnostika voarafitra dia mahita ny tena lesoka haingana kokoa noho ny fanoloana singa kisendrasendra. Ny dingana mitovy ihany koa dia milaza aminao mazava tsara rehefa vita ny fanamboarana ary ny fanoloana no valiny marina.
Raha misy tsy fahombiazana vao haingana dia nametraka fitaovana vaovao ao amin'ny fandaharam-potoananao, tadiavony fomba fampitahana ny efijery LCD ara-barotra maoderina amin'ny safidy fampisehoana nentim-paharazana, namametraka fanontanianahiresaka momba ny fepetra takiana amin'ny fangatahanao manokana.
